一、管道標識可有標準

我國現行的是：GB7231-2003《工業管道的基本識別色、識別符號和安全標識》，適用于工業生產中非地下埋設的氣體和液體的輸送管道。

二、管道顏色可有什么講究

現行的標準里規定的8種識別顏色，代表了8種物質種類，他們的顏色樣板及標準編號如下所示。

基本識別色標識方法：

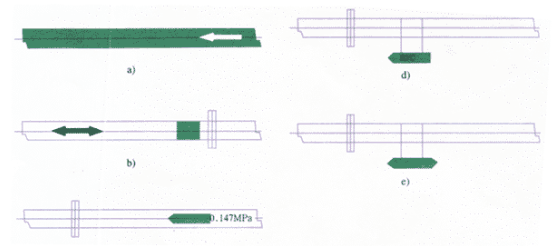

工業管道的基本識別色標識方法，使用方應從以下五種方法中選擇。

a)管道全長上標識；

b)在管道上以寬為150mm的色環標識；

c)在管道上以長方形的識別色標牌標識；

e)在管道上以系掛的識別色標牌標識。

當采用b），c），d），e）方法時，二個標識之間的最小距離應為10 m。

c），d），e）的標牌最小尺寸應以能清楚觀察識別色來確定。

當管道采用b），c），d），e）識別色標識方法時，其標識的場所應該包括所有管道的起點、終點交叉點、轉彎處、閥門和穿墻孔兩側等的管道上和其他需要標識的部位。

應用舉例：

基本識別色和流向、壓力、溫度等標識方法參考圖

危險化學品和物質名稱標識方法參考圖

只是顏色就能完全區分管道？別急，我們還有符號呢！

三、管道符號

識別符號一般是由名稱、流向和主要工藝參數組成。

名稱：

可以是物質全稱，如氧氣、水、甲醇；也可以是化學分子式，如O2，H2O，CH3OH。

流向：

(1）工業管道內物質的流向一般直接用箭頭表示。

(2）也可以用標牌指向。

(3）如果管道里的物質是雙向，就用雙向箭頭表示。

四、這些標識有什么用？

1. 對管道可視化，預知管道危險性，防止誤碰設備，預防事故的發生，提高管道操作、維護的效率。

2. 方便識別管道內的物質，避免設備檢修上發生誤判的事件。
